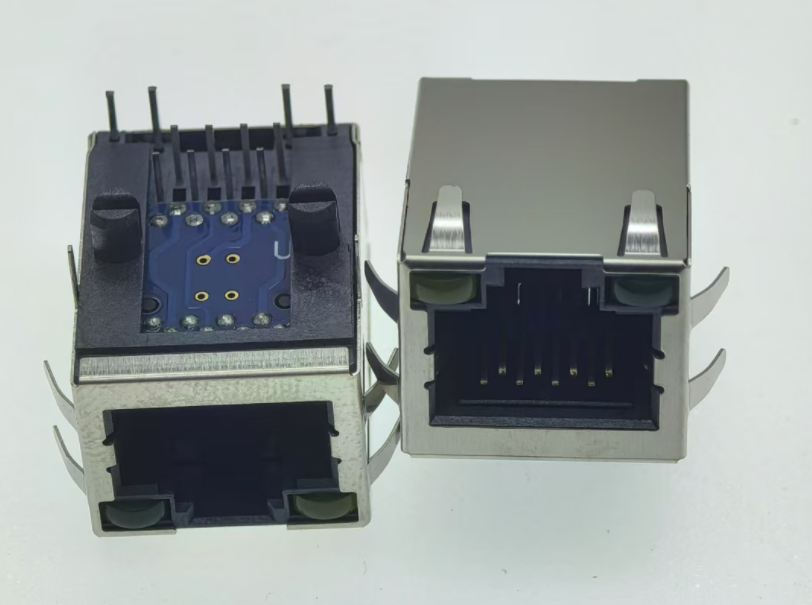

cat6a网口对应10G速率 CAT6 对应1G速率
友隆电子| 2024-07-03|返回列表

cat6a应该和cat6比较，如下：
区别：
1、是生产工艺上不同，对绞线绞距有区别；
2、带宽要求：Cat.6A的带宽要求达到500MHZ，远高于Cat.6所要求250MHZ带宽。250MHz的频率很难支持传输10Gbase-T的速率；初估算的625MHz的极限频率已被目前的500MHz所取代。
3、参数要求更严格：Cat.6A定义更高的带宽，承载更多的信息，因此对各项性能参数要求更严格；例如，同样的频率，要求更小的[敏感词]损耗。
4、参数名称的变化：Cat.6中的ELFEX和PS ELFEXT消失，取而代之的是ACR-F和PS ACR-F。ACR（AttenuationtoCrosstalkRatio）近端串扰与衰减差：是指近端串扰损耗与衰减的差值。ACR是一个十分重要的物理量，是线对上信噪比的一个指标。ACR=0时表明在该线对上传输的强度与噪音强度一致，接收方无法识别哪些是有用的信号，哪些是噪声信号。因此，对应ACR=0
的频率点越高越好。ELFEXT(EqualLeverFar End Crosstalk)等(效)电平远端串扰：FEXT类似NEXT，但信号是从近端发出的，而串扰信号则是在远端测量到的。FEXT也必须从链路的两端来进行测量。可是，FEXT并不是一种很有效的测试指标。电缆长度对测量到的FEXT值的影响会很大，这是因为信号的强度与它所产生的串扰及信号在发送端的衰减程度有关。因此两条一样的电缆，会因为长度不同而有不同的FEXT值，所以就必须以ELFEXT值的测量来代替FEX值的测量。EXFEXT值其实就是FEXT值减去衰减量后的值，也可以将ELFEXT理解成远端的ACR。从以上两个参数的描述上来看，ELFEXT=ACR-F、PS ELFEXT=PS ACR-F，Cat.6A中关于ELFEXT只是更改了名称，但是参数的描述更为清晰、合理。
5、增加更多的性能指标PS ANEXT和PS AACR-F：Cat.6A系统带宽高达500MHZ，由于频率的提高，此时系统对于来自于同一捆线相邻线缆的串扰十分敏感，线与线之间的干扰越来越严重，因此需要测试额外的参数，即外部串扰（AlienCrosstalk或ANEXT），ANEXT单位dB,测试值越大，性能越好。
6、测试设备的精度：由于Cat.6A的频率越来越高、余量也越来越小，从而使测试设备的数度也随之变化，目前符合IV级精度的测试仪表才能满足Cat.6A系统的性能测试要求。
